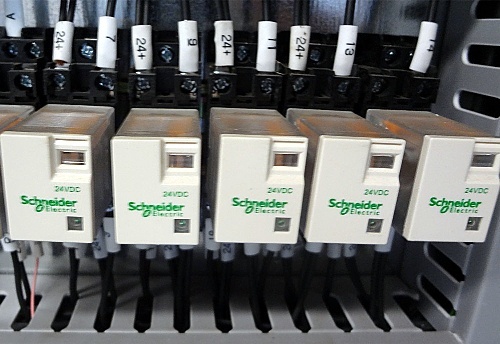

Relé Schneider

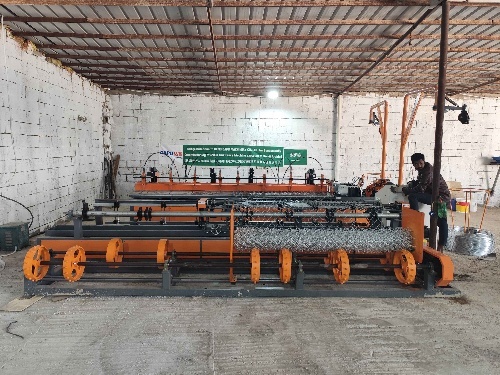

Máquina automática para cercas de malla de cadena

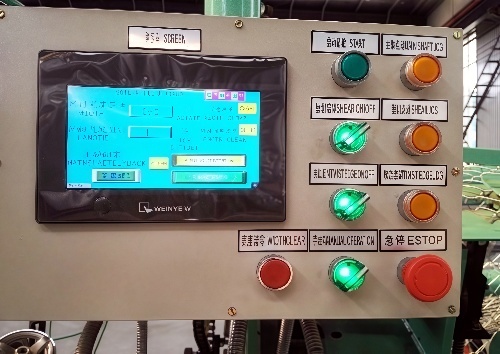

La máquina está equipada con un PLC Mitsubishi, una pantalla táctil Weinview y componentes eléctricos Schneider, lo que prolonga significativamente la vida útil de la máquina y garantiza un rendimiento estabilizado. Es muy fácil de operar: el ancho y la longitud de la malla se pueden ajustar rápidamente mediante el panel de control, donde también puede regularse la velocidad de tejido y monitorearse la producción en tiempo real. El panel de control está montado separadamente y suspendido sobre el marco de la máquina, protegiéndolo eficazmente de líquidos y asegurando una operación más segura.
Palabras clave:
Máquina automática de cercas de eslabones de cadena
Clasificación:
Descripción del producto
Parámetros técnicos
| Modelo | Máquina automática para cercas de malla de cadena DP25-85 |
| Capacidad | De 120 a 180 m² por hora |
| Diámetro del alambre | 1,8-4 mm (resistencia a la tracción del alambre: máx. 600 MPa) |
| Tamaño de la abertura de la malla | 25-85 mm (Tamaños diferentes de abertura de malla requieren moldes diferentes.) |
| Ancho de malla | Max.3M |
| Longitud de malla | Máx. 30 m, ajustable. |
| Materia prima | Alambre galvanizado, alambre revestido de PVC, etc. |
| Motor servo | 5,5 KW (Marca Delta) |
| Otros motores | 1,5 KW (trabajo lateral) + 1,5 KW (herramienta de separación) + 0,75 KW (rodillo) |
| Peso | 3900kg |
| Dimensión | Máquina principal: 6800*1200*1850 mm; Rodamiento: 5000*1700*1120 mm |
1. Máquina automática para cercas de malla cadena destinada a la fabricación de cercas de malla cadena de diferentes tamaños. El alambre se introduce desde el soporte de desenrollado y pasa por las matrices, donde se forma el TAMAÑO DE DIAMANTE. Las separaciones entre los alambres varían según el tamaño deseado. Después de pasar por la matriz, el alambre con patrón de diamante se arroja automáticamente sobre el eje de enrollado durante el proceso de cosido. Una vez completado el cosido, la tela tejida se desliza manualmente hacia abajo para permitir que se realice la siguiente costura.
2. La cadena de eslabones se enrolla automáticamente para formar rollos cuando se fabrica la longitud deseada.
3. La máquina está controlada por un controlador automático PLC, por lo que solo se necesita una persona para operarla.
4. Un lado o ambos lados del extremo del orificio de la red están torcidos o presentan rebabas en el borde.
5. Use una máquina compactadora para convertirlo en rollos.
2. La cadena de eslabones se enrolla automáticamente para formar rollos cuando se fabrica la longitud deseada.
3. La máquina está controlada por un controlador automático PLC, por lo que solo se necesita una persona para operarla.
4. Un lado o ambos lados del extremo del orificio de la red están torcidos o presentan rebabas en el borde.
5. Use una máquina compactadora para convertirlo en rollos.
Componentes principales
Componentes principales — hacen que la máquina automática para cercas de eslabones de cadena funcione de manera estable y tenga una vida útil más prolongada

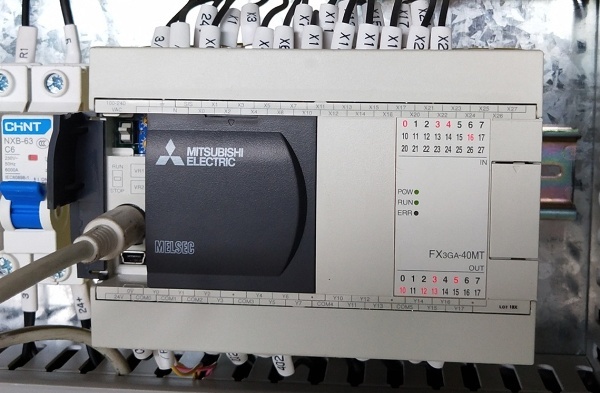

MITSUBISHI PLC

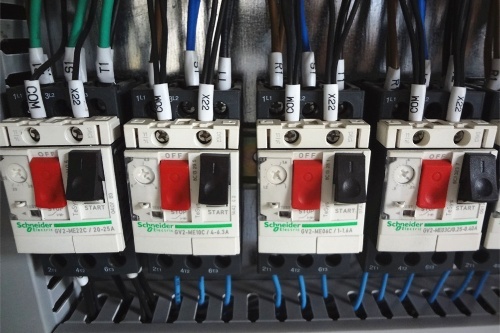

Schneider Electric
Pantalla táctil WEINVIEW
Ventajas
Los rodillos alisadores guían la dirección del alambre y lo dejan recto y liso hasta el molde.
La máquina automática para cercas de malla cadena adopta un motor servo (5,5 kW) de la marca Delta (Taiwán) para controlar el tejido del alambre. La caja de engranajes tiene una relación de 1:3, lo que aumenta la potencia de salida y permite alimentar dos hilos a la vez.
El dispositivo de alarma y el botón de emergencia están diseñados para recordarle y detener fácilmente la máquina en caso de que no haya alimentación de alambre o de una avería mecánica.
El tamaño de la abertura de la malla puede ajustarse mediante cambiando moldes . El material es acero de aleación 40Cr.
Video
1. Alcance de ancho de tejido: 1-6 m; adecuado para todo tipo de mallas en forma de diamante galvanizadas por inmersión en caliente y electrogalvanizadas.
2. Alcance de la malla tejida: 25-100 mm (Según los requisitos de los clientes, se pueden suministrar 2 tipos diferentes de moldes de cuchilla)
3. Rango de alambre para tejido: 1,5-4,5 mm
4. Capacidad: La máquina automática para cercas de malla de cadena Dapu tiene una capacidad superior; la anchura máxima de la malla puede ser de 6000 mm, el tamaño máximo del orificio de la malla puede ser de 100 mm, y la velocidad de producción más rápida puede alcanzar los 260 ㎡/h.
5. La máquina está controlada por un controlador automático PLC.
6. Consumo de energía: 9 kW
7. Peso del equipo: 4200 kg
8. Tamaño exterior: máquina principal: 6700*1430*1800 mm 5100*1700*1250 mm
9. Sistema eléctrico:
1) Origen japonés Mitsubishi PLC
2) Motor servo
3) Eléctrica de bajo voltaje de Francia Schneider
4) Electricidad y maquinaria de Taiwan Teco Electric
5) Embrague de Taiwán YA CO., LTD.
10. Alambre adecuado para la máquina: alambre de acero de bajo carbono de alta calidad, alambre de acero galvanizado, alambre de acero inoxidable, alambre de aleación de aluminio, alambre de acero revestido de aluminio
11. La cerca de malla cadena se utiliza ampliamente como cercas para parques infantiles y jardines, carreteras, vías férreas, aeropuertos, puertos, residencias, etc.
12. Tamaño de malla para diferentes diámetros de alambre;
| Diámetro del alambre | Tamaño de la abertura de la malla |
| 1.8mm | 30–40 mm |
| 2.0mm | 30-50 mm |
| 2.2mm | 30-60 mm |
| 2.5mm | 40—70 mm |
| 2.8mm | 50—80 mm |
| 3.0mm | 60-80 mm |
| 3.2mm | 70-80 mm |
| 3.5mm | 80—100 mm |
| 4.0mm | 100mmX100mm |
Procesamiento de borde
Equipo auxiliar

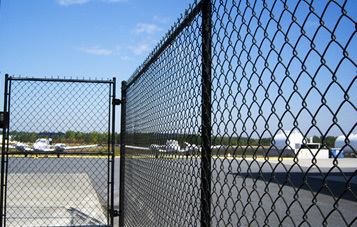

Aplicaciones
La cerca de malla cadena se utiliza ampliamente como cercas para parques infantiles y jardines, carreteras, ferrocarriles, aeropuertos, puertos, residencias, etc.

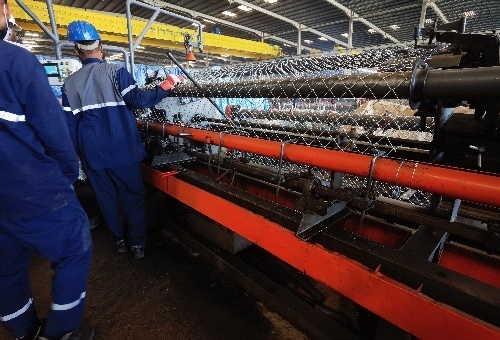

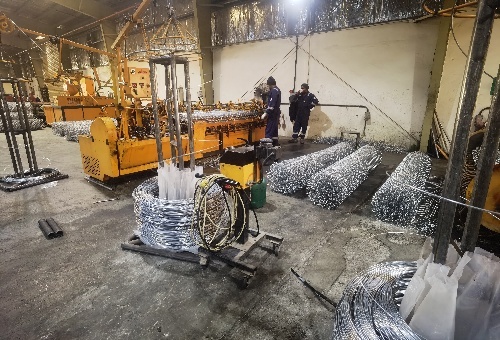

Casos globales
Comparación
Máquina para cercas de eslabones de cadena económica
La máquina para cercas de eslabones de cadena económica es la más barata y adecuada para empresas pequeñas y medianas.
Máquina automática para cercas de eslabones de cadena
La máquina automática para cercas de eslabones de cadena tiene un precio moderado y es adecuada para empresas con mayores exigencias de eficiencia.
Máquina para cercas de eslabones de cadena de alta velocidad
La máquina de cercas de eslabones de cadena de alta velocidad tiene el precio más alto y la mayor producción, siendo adecuada para grandes empresas.
Preguntas frecuentes
1. ¿Cuál es mejor para mi mercado: una máquina de cercas de malla de cadena de un solo alambre o de doble alambre?
Depende de su producción objetivo y presupuesto. Una máquina de doble alambre (como la serie de alta velocidad de DAPU) ofrece casi el doble de capacidad de producción, lo que la hace ideal para contratistas a gran escala en Sudáfrica o India. Sin embargo, la máquina de un solo alambre es mucho más fácil de ajustar para diferentes tamaños de malla y es más estable para principiantes o fábricas más pequeñas debido a su estructura mecánica más sencilla y a sus menores requisitos de mantenimiento.
2. ¿Cómo maneja la máquina los problemas de alimentación del alambre o los «nudos» para evitar tiempos de inactividad costosos?
Las máquinas DAPU están equipadas con un sistema de sensores automáticos de alta sensibilidad. Si el alambre se enreda, se anuda o se rompe, la máquina activa una parada de emergencia inmediata. Esto protege los moldes de precisión y evita la producción de mallas defectuosas, lo cual es crucial para mantener la rentabilidad en regiones donde los costos de materias primas son elevados.
3. ¿Puede una máquina DAPU producir tanto bordes de malla con nudos (doblados) como bordes de malla retorcidos (con púas)?
Sí, nuestras máquinas están diseñadas para ofrecer la máxima versatilidad. La unidad de doblado de bordes es altamente ajustable, lo que le permite alternar entre bordes «Knuckled-Knuckled», «Knuckled-Twisted» o «Twisted-Twisted» según los requisitos de seguridad de su cliente. Esta flexibilidad le permite atender tanto mercados residenciales de cercas como mercados industriales de alta seguridad con una sola máquina.
4. ¿Esta máquina admite tanto alambre galvanizado como alambre revestido con PVC sin rayar la superficie?
Absolutamente. Utilizamos rodillos de alimentación especialmente endurecidos y chapados en cromo, así como moldes de tejido pulidos diseñados específicamente para evitar daños por fricción. Esto garantiza que incluso cables recubiertos con PVC colorido o cables fuertemente galvanizados se procesen sin problemas, sin desprendimientos ni arañazos, manteniendo así la integridad anticorrosiva de la cerca terminada.
5. ¿Qué tan difícil es cambiar el tamaño de la malla (por ejemplo, de 50 mm a 75 mm) en esta máquina?
DAPU ha optimizado el proceso de cambio de herramientas. Al reemplazar el molde de tejido (mandril de tornillo) y ajustar los parámetros del PLC, puede cambiar el tamaño de la malla en aproximadamente 30 a 60 minutos. Ofrecemos un conjunto completo de moldes diseñados con precisión para todos los tamaños estándar del mercado, asegurando así que su producción sea siempre exacta.
6. ¿Qué tipo de soporte técnico ofrece DAPU si tengo dificultades con la configuración del PLC o la sincronización del molde?
Entendemos que una producción constante es vital. DAPU ofrece asistencia técnica remota 24 horas al día, 7 días a la semana, mediante videollamadas. Para nuestros clientes en Oriente Medio, África y más allá, proporcionamos videos detallados de operación en varios idiomas y manuales PDF paso a paso. Si es necesario, también podemos enviar ingenieros para capacitación en el lugar, asegurando que su equipo esté plenamente capacitado en la calibración de las máquinas.
